您当前的位置 : 首页 -> 技术分享

免喷涂的流痕和熔接痕是怎么来的,该如何应对?

日期:2018-7-5   作者:鸿盛网销部人员   浏览:9407

免喷涂材料是指本身自带特殊金属颜色效果的塑料颗粒,无需喷漆可以一次成型,达到一些喷漆的外观效果,满足“绿色环保”“美观炫彩”的市场趋势。也把它叫做美学塑料和颜值塑料。目前可应用于汽车、家电等领域。



对比起喷涂,免喷涂材料的优点是很突出的,方便、绿色、环保、减少工序、节约时间和成本,但是相对喷涂的广泛普及,免喷涂材料的普及率是远远比不上的。



为什么呢?



因为免喷涂仍然存在着成型上的缺陷——流痕和熔接痕,这是短时间内免喷涂材料无法大量取代喷涂材料的主要原因。那么流痕和熔接痕到底是怎么来的呢?

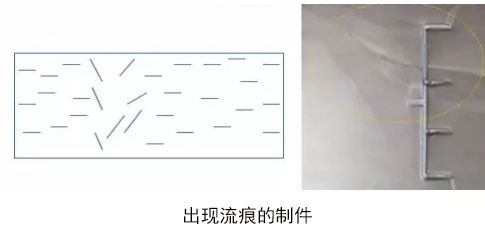

1)、由于铝薄片在注塑过程中容易曲向,它在随塑料熔体流动时或者在两股熔体交汇处容易发生卷曲和翻转,熔结处铝粉少而导致制件表面局部反射能力下降;铝薄片比较脆弱,容易发生破碎而失去光泽,这些原因都导致流痕和熔接线的产生。(不止是免喷涂制品,稍微复杂一点的注塑件都会产生熔接痕问题)




2)、此外,薄片型铝粉分散性欠佳,容易团聚引起表观不良。尤其当产品有明显空洞结构;产品背面有较多螺丝柱、卡扣、加强筋等;产品壁厚不均、中间位置部分较薄时,流痕、熔接线会更加容易出现。




3)、普通铝粉难以满足免喷涂的外观需求,虽然通过模具改进、工艺调整或者配色来改善流痕和溶接线,但是这些方法所属周期较长、模具修改会增加成本,改进的效果也比较有限。


目前改善熔接痕和流痕的方案主要有两种:



一种是从根本的材料出发即颜料本身,通过特殊效果颜料的创新型科技打造出无流痕免喷涂材料,质感较高,效果胜喷漆。



另一种是从现有的CMP/F方案(材料、模具、工艺和结构)整体入手来做工艺以及模具调整。



具体的改善方案我们会在下一篇文章里详细介绍,记得时刻关注我们的官网动态哦!




(扫一扫进入小程序)



本文为鸿盛新材料——免喷涂塑料官网原创发布,

转载请注明出处:鸿盛新材——免喷涂塑料官网(http://www.hsplastics.com/

鸿盛阿里商城:https://hongshengcm.1688.com/

鸿盛免费热线:400 0033 818




[上一篇]: 免喷涂材料技术常见到的问题
[下一篇]: 免喷涂流痕和熔接痕的两个主要改善方案(干货分享)

分享:
